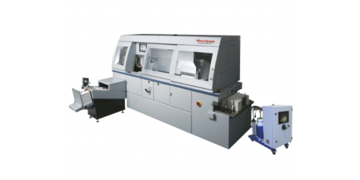

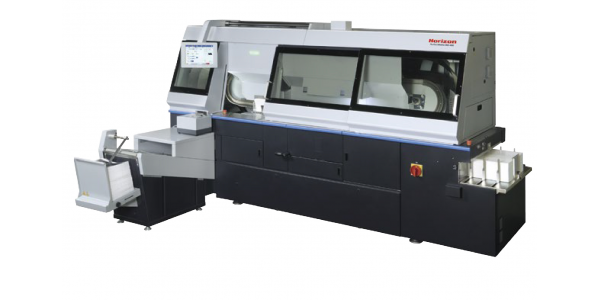

BQ-280 Eva Pur – Horizon

La brossuratrice totalmente automatica monoganascia BQ-280 Eva Pur è pensata per la confezione di libri stampati in digitale o photobook. La gestione di tutti i comandi avviene tramite pannello touch-screen. Può utilizzare sia la colla Hot Melt che la colla Pur (Poliuretanica). Calibro elettronico per la regolazione automatica dello spessore.

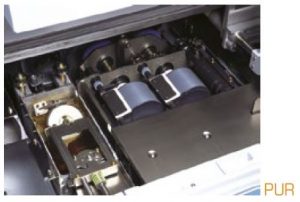

La colla PUR è un adesivo che viene utilizzato in legatoria per l’incollaggio di libri. A differenza di altri collanti, il processo di adesione avviene attraverso una reazione (irreversibile) con l’umidità contenuta nell’aria.

Tutti i componenti meccanici di distribuzione sono totalmente rivestiti con un trattamento antiaderente per agevolare la pulizia a fine ciclo. Forgraf distribuisce brossuratrici funzionanti con sistema originale PUR Horizon o con sistemi PUR Nordson.

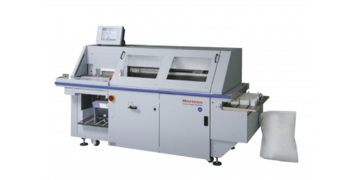

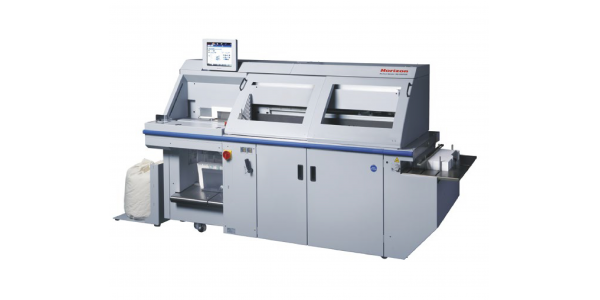

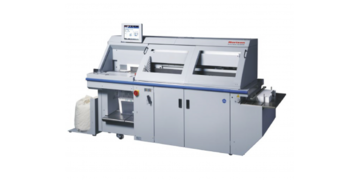

BQ-270V – Horizon

La brossuratrice automatica monoganascia modello BQ-270 è pensata per le piccole brossure professionali. Consente di effettuare la brossura e la copertinatura in un unico ciclo. Tutte le regolazioni e i controlli sono raggruppati in un unico pannello a sfioramento di uso semplice grazie ad una grafica molto intuitiva. Le caratteristiche principali sono: immissione e uscita volumi sullo stesso lato operatore; carrello portaganascia a chiusura automatica e comando a doppio consenso; utensile di fresatura di grande diametro (escludibile) per operazioni di solo incollaggio senza fresatura; gruppo di incollaggio con doppi rulli per una migliore applicazione della colla; metticopertina ad aspirazione a tamburo rotante con registro automatico posizionamento; doppia cordonatura (dorso e fronte/retro copertina) con posizionamento automatico utensili di cordonatura; incollatura laterale della copertina di serie.

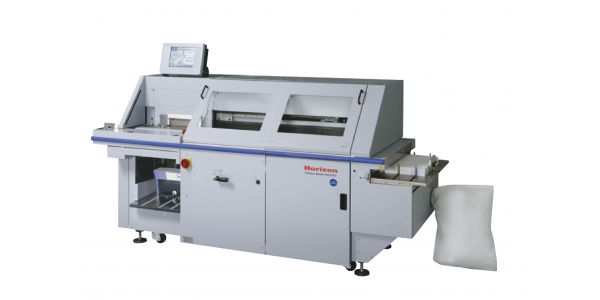

BQ-270V Purtronic – Horizon

La brossuratrice totalmente automatica monoganascia BQ-270C PURTRONIC è pensata per l’ incollatura di libri, segnature, fascicoli, manuali stampati in offset e in digitale con o senza copertina. La brossura può lavorare sia con la tradizionale colla Hot Melt sia con colla poliuretanica, mantenendo sempre la massima flessibilità e semplicità. L’applicazione dell’adesivo avviene tramite gruppo di alimentazione colla Hot Melt a seconda del settaggio della macchina; l’incollaggio laterale invece viene sempre eseguito con colla Hot Melt in modo da garantire sempre la massima tenuta. Consente la brossura e la copertinatura in un unico ciclo. Tutte le regolazioni e i controlli sono raggruppati ed eseguibili mediante pannello touch screen a colori ubicato nella zona di immissione e raccolta dei volumi. Le caratteristiche principali sono: carrello contenitore del volume autobloccante; dispositivi di fresatura e grecatura con utensili, altezza della fresatura regolabile tra 0 e 3 mm; dispositivo per l’aspirazione della polvere della carta fresata in apposito contenitore di raccolta; regolazione automatica della lunghezza di incollatura tramite comandi posti sul pannello; mettifoglio automatico per l’alimentazione delle copertine con presa a mezzo cilindro rotativo aspirante; dispositivo posizionatore della copertina a mezzo sensore; gruppo di cordonatura delle copertine a 4 tracce con posizionamento automatico degli utensili; contatore e preselettore digitali; incollaggio laterale per interno copertine con colla Hot Melt alimentata da contenitore autonomo; sistema di pulizia automatico ad aria compressa.

BQ-160 e CRB 160 (opzionale) – Horizon

La brossuratrice automatica (EVA) monoganascia professionale BQ-160 con ciclo di lavoro automatico e pannello di comando touch screen è pensata per piccole e medie tirature in centri stampa e copisterie. Copre una grande varietà di formati e supporti incluso stampati digitali e consente l’applicazione del dorsetto. La ganascia è con chiusura e traslazione automatica, estremamente silenziosa, un sistema di grecatura facilita la penetrazione della colla permettendo un’elevata qualità di contatto e una brossura più resistente. Un sistema pneumatico di fissaggio e pressione della copertina garantisce una finitura con un aspetto professionale.

La brossuratrice può essere equipaggiata con l’unità CRB-160 per la cordonatura in linea delle copertine. La cordonatrice realizza fino ad 8 cordonature (positive e negative). La posizione e il numero delle cordonature vengono regolate automaticamente in base alle misure del libro inserite tramite il pannello di comando della brossuratrice.

BROSSURATRICI MULTI-GANASCE

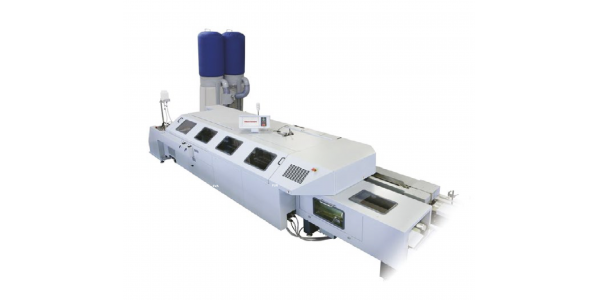

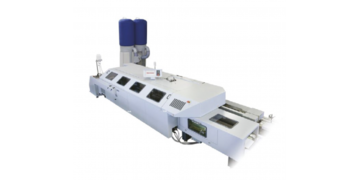

SB-15 – Horizon

La velocità di produzione della brossuratrice automatica a 15 ganasce è di 5.200 libri/ora. Il sistema ideale per medie o grandi produzioni è caratterizzato da funzioni di regolazione automatiche che consentono un facile e veloce avviamento del ciclo di lavoro. Tramite un unico pannello è possibile inserire tutti i dati relativi al lavoro da effettuare, regolando tutti i parametri della brossuratrice.

Caratteristiche principali: mettifoglio copertine ad aspirazione con controllo del doppio e del mancante e con piano vibrante; meccanismo automatico di riscontro tra segnature e copertine su ogni carrello; profondità e velocità di fresatura regolabili; dispositivo di incollatura a caldo per interno copertine con applicazione della colla tramite due rulli e rullo tagliafilo colla con regolazione indipendente; dispositivo di doppia cordonatura delle copertine; gruppo di dorsatura sincronizzato con il movimento dei carrelli; dispositivo di scarico con accompagnamento meccanico dei libri sul nastro di uscita; dispositivo per la regolazione della lunghezza della linea di incollaggio tramite comando esterno; sistema di uscita a nastro, con possibilità di installazione destra/sinistra in relazione allo spazio disponibile; timer settimanale per programmazione della fase di pre-riscaldamento; piano di carica libri vibrante per pareggiatura automatica; predisposizione per funzionamento con tagliacarte trilaterale Horizon HT-80 e HT-110; compatibile con il protocollo CIP4.

SB-09V Eva Pur – Horizon

La velocità di produzione della brossuratrice automatica a 9 ganasce è di 4.000 libri/ora. Sistema pensato per medie o grandi produzioni, è caratterizzato da funzioni di regolazione automatiche che consentono un facile e veloce avviamento del ciclo di lavoro. Tramite un unico pannello touch-screen con autodiagnostica è possibile inserire tutti i dati relativi al lavoro da effettuare, regolando tutti i parametri di lavoro della brossuratrice. È possibile utilizzare la colla tradizionale (EVA) o quella poliuretanica (PUR) mediante la sostituzione del gruppo di incollatura predisposto per il cambio rapido.

Caratteristiche principali: mettifoglio copertine ad aspirazione con controllo del doppio e del mancante e con piano vibrante; meccanismo automatico di riscontro tra segnature e copertine su ogni carrello; profondità e velocità di fresatura regolabili; dispositivo di incollatura a caldo (EVA) estraibile, con applicazione della colla tramite due rulli e rullo tagliafilo colla con regolazione indipendente; dispositivo di incollatura a caldo (PUR) estraibile rivestito in teflon, con applicazione della colla tramite rulli; dispositivo di doppia cordonatura delle copertine; gruppo di dorsatura sincronizzato con il movimento dei carrelli; dispositivo di scarico con accompagnamento meccanico dei libri sul nastro di uscita; dispositivo per la regolazione della lunghezza della linea di incollaggio tramite comando esterno; sistema di uscita a nastro, con possibilità di installazione destra/sinistra in relazione allo spazio disponibile; timer settimanale per programmazione della fase di pre-riscaldamento; piano di carica libri vibrante per pareggiatura automatica; predisposizione per funzionamento con tagliacarte trilaterale Horizon HT-80 e HT-110; compatibile con il protocollo CIP4.

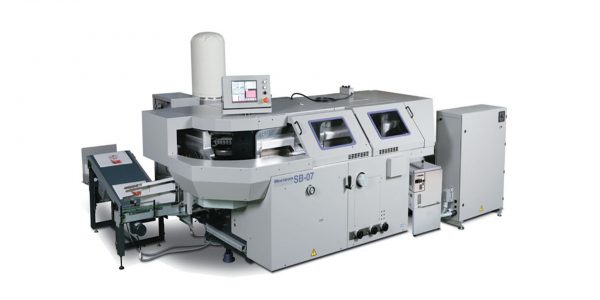

SB-07 – Horizon

La velocità di produzione brossuratrice automatica a 7 ganasce è di 3.200 libri/ora. Il sistema è pensato per medie o basse produzioni ed è caratterizzato da funzioni di regolazione automatiche che consentono un facile e veloce avviamento del ciclo di lavoro. Tramite un unico pannello è possibile inserire tutti i dati relativi al lavoro da effettuare, regolando tutti i parametri della brossuratrice.

Caratteristiche principali: mettifoglio copertine ad aspirazione con controllo del doppio e del mancante e con piano vibrante; meccanismo automatico di riscontro tra segnature e copertine su ogni carrello, garantisce una squadra costante; profondità e velocità di fresatura regolabili; dispositivo di incollatura a caldo per interno copertine con applicazione della colla tramite due rulli e rullo tagliafilo colla con regolazione indipendente; dispositivo di doppia cordonatura delle copertine; gruppo di dorsatura sincronizzato con il movimento dei carrelli; dispositivo di scarico con accompagnamento meccanico dei libri sul nastro di uscita; dispositivo per la regolazione della lunghezza della linea di incollaggio tramite comando esterno; sistema di uscita a nastro, con possibilità di installazione destra/sinistra in relazione allo spazio disponibile; timer settimanale per programmazione della fase di pre-riscaldamento; piano di carica libri vibrante per pareggiatura automatica; predisposizione per funzionamento con tagliacarte trilaterale Horizon HT-80 e HT-110.

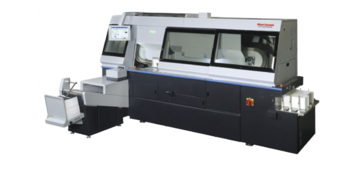

BQ-480 (EVA o PUR) – Horizon

La brossuratrice totalmente automatica a 4 ganasce è l’evoluzione della BQ-470. La BQ-480 ha ridotto il tempo di avviamento del 50%, oltre ad un notevole incremento nella precisione delle diverse regolazioni così da ottenere libri di alta qualità.

Tutte le regolazioni vengono effettuate automaticamente tramite il pannello touch screen a colori. In uscita i libri brossurati vengono accompagnati sul tappeto tramite un dispositivo che riduce la caduta a soli 5 mm. Questo è ancor più vantaggioso nel caso di utilizzo di colla PUR.

L’operatore, inoltre, può facilmente sostituire i cassetti EVA e PUR così da utilizzare l’adesivo necessario in funzione della tipologia di carta e/o di stampa dei volumi da brossurare.

La BQ-480 è completa del misuratore automatico dello spessore del libro per la produzioe “one-to-one” e del timer per la programmazione dell’accensione settimanale.

La macchina viene fornita completa dell’unità di uscita e raccolta libri con una altezza pila fino a 300 mm. La BQ-480 può andare in line con i trilaterali Horizon HT-80 o HT-1000V.

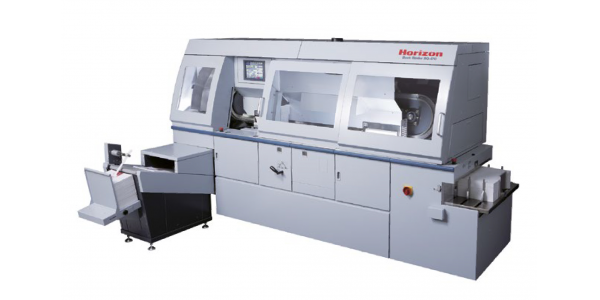

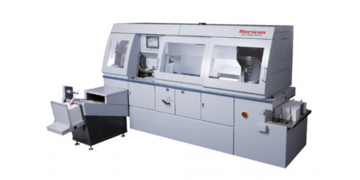

BQ-470 (EVA o PUR) – Horizon

La brossuratrice a 4 ganasce con funzionamento totalmente automatico e sistema a caldo per incollatura, con o senza copertina prevede l’impiego sia della colla tradizionale (EVA) che di quella poliuretanica (PUR) mediante la sostituzione del gruppo di incollatura. Il dispositivo integrato automatico di copertinatura è dotato di mettifoglio ad aspirazione e cordonatura del dorso. È possibile, inoltre, produrre libri pre-cuciti a filo refe escludendo semplicemente il gruppo di fresatura.

Tutti i parametri vengono inseriti tramite un unico pannello touch screen a colori da 10” ubicato nella zona di immissione e raccolta dei volumi.

Caratteristiche principali: carrello contenitore del libro autobloccante; dispositivi di fresatura e grecatura con utensili per “irruvidimento” del dorso del libro tramite l’asportazione di una minima parte dello stesso (fresatura) nonché la contemporanea esecuzione di solchi trasversali (grecatura) per un’ottimale penetrazione della colla e tenuta del libro; dispositivo di aspirazione raccolta della polvere della carta fresata in apposito contenitore; applicazione della colla regolato da termostato per temperature comprese tra 120°C e 180°C e contenitore della colla di grande capacità per una lunga autonomia di lavoro; ottima distribuzione e penetrazione della colla grazie ai due cilindri spalmatori con regolazione dello spessore dell’adesivo e rulli speciali per l’incollatura laterale delle copertine; regolazione automatica della distanza dei rulli spalmatori in funzione del tipo di volume da rilegare per il dosaggio della colla in funzione del tipo di lavoro e dei materiali; regolazione elettronica della lunghezza di incollatura tramite pannello di comando; gruppo di dorsatura con cordonatura regolabili tramite pannello di comando; regolazione automatica e indipendente dell’apertura delle racle dosatrici dell’adesivo; programmazione con possibilità di memorizzazione per lavori ripetitivi; dispositivo posizionatore della copertina a mezzo sensore; gruppo di cordonatura copertine a 4 tracce e posizionamento automatico degli utensili cordonatori; contatore e preselettore digitali.

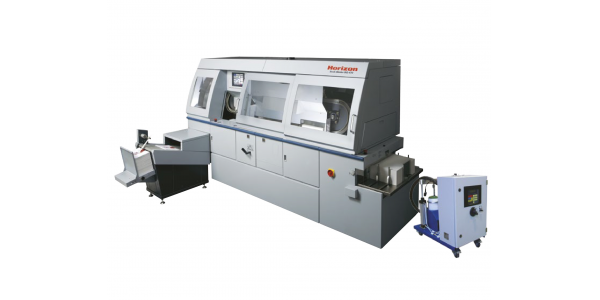

BQ-470 Purtronic – Horizon

La brossuratrice automatica a 4 ganasce per colla PUR è completa di: mettifoglio ad aspirazione per copertine, 4 cordonatori per dorsatura copertina, dispositivo di incollatura laterale, unità di fusione specifica Nordson per adesivo PUR in fusti da 20 kg.

Tutti i parametri di funzionamento della macchina vengono impostati tramite un pannello a colori touch screen, le regolazioni delle impostazioni sono totalmente automatiche e automatizzate. La macchina è fornita completa di unità di uscita e raccolta libri con pila fino a 300 mm. È possibile, inoltre, produrre libri pre-cuciti a filo refe escludendo semplicemente il gruppo di fresatura.

Caratteristiche principali: carrelli contenitore del libro autobloccanti; dispositivi di fresatura e grecatura con utensili per “irruvidimento” del dorso del libro tramite l’asportazione di una minima parte dello stesso (fresatura) nonché la contemporanea esecuzione di solchi trasversali (grecatura) per un’ottimale penetrazione della colla e tenuta del libro; dispositivo di aspirazione raccolta della polvere della carta fresata in apposito contenitore; applicazione della colla tramite unità programmabile e dispositivo di distribuzione a iniezione, con contenitore della colla di grande capacità (20 kg) per una lunga autonomia di lavoro; ottima distribuzione e penetrazione della colla grazie a dispositivo con regolazione dello spessore dell’adesivo sul dorso e incollatura laterale delle copertine; regolazione elettronica della lunghezza di incollatura tramite pannello di comando; gruppo di dorsatura con cordonatura regolabili tramite pannello di comando; programmazione con possibilità di memorizzazione per lavori ripetitivi; dispositivo posizionatore della copertina a mezzo sensore; gruppo di cordonatura copertine a 4 tracce e posizionamento automatico degli utensili cordonatori; contatore e preselettore digitali.

CABS SISTEMI DI BROSSURA

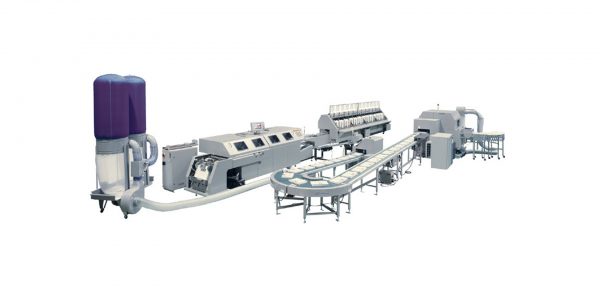

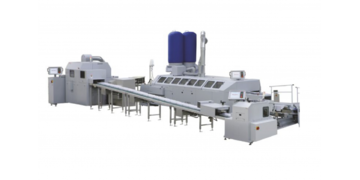

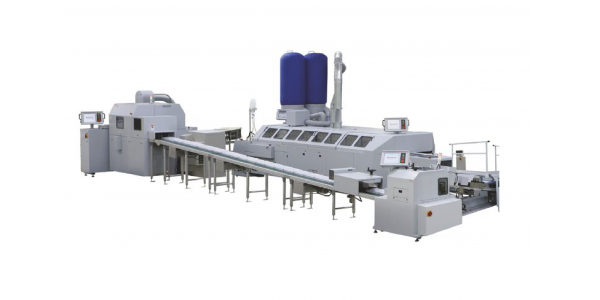

CABS 6000 – Horizon

Il sistema CABS 6000 è composto da un sistema modulare di raccolta e accavallatura delle segnature (mod. MG-600 a 6 stazioni max. 36 stazioni); da un sistema multiganasce di brossura a 17 ganasce per colla EVA e/o PUR (mod. SB-17); da un sistema di rifilo trilaterale (mod. HT-110); da un’unità di trasferimento, rotazione e accumulo SS-110. I vari componenti sono collegati con dispositivi modulari di movimentazione configurabili con differenti soluzioni in base allo spazio disponibile. Sono inclusi dispositivi di raccolta degli sfridi prodotti dalla lavorazione.

La brossuratrice SB-17 prevede l’utilizzo della colla tipo EVA (Hot Melt) o della colla PUR (Poliuretanica) con il semplice cambio del gruppo di incollaggio e la possibilità di brossure con l’impiego di garza (da 40 a 80 mm). Le velocità di produzione del CABS è di 6.000 libri/ora. Il sistema è pensato per elevate produzioni ed è caratterizzato da funzioni di regolazione automatiche che consentono un facile e veloce avviamento del ciclo di lavoro.

Tramite un unico pannello è possibile inserire tutti i dati relativi al lavoro da effettuare, regolando tutti i parametri sia della brossuratrice che del tagliacarte trilaterale.

CABS 4000 Eva Pur – Horizon

Il sistema è modulare e consente svariate possibilità di configurazioni, inoltre

La velocità di produzione è di 4.000 libri/ora. Il sistema è pensato per elevate produzioni ed è caratterizzato da funzioni di regolazione automatiche che consentono un facile e veloce avviamento del ciclo di lavoro. Tramite un unico pannello è possibile inserire tutti i dati relativi al lavoro da effettuare, regolando tutti i parametri sia della brossuratrice che del tagliacarte trilaterale. È compatibile con il protocollo CIP4.

Il sistema di brossura in linea CABS 4000 è composto da: una raccoglitrice orizzontale MG-600 a 6 stazioni (max 36 stazioni); una brossuratrice SB-09S a 9 ganasce; una tagliacarte trilaterale HT-110; complementi e accessori vari.

COMPLEMENTI PER BROSSURATRICI

MU-470 PUR: Unità di fusione per BQ-470

Gruppo di incollaggio estraibile per utilizzo colla PUR. Richiede il carrello di movimentazione L-470.

PM-70 | PM-20 II | PM-470: Serbatoi di pre-fusione colla

Il serbatoio rende disponibile un’adeguata scorta di colla pronta per alimentare le brossuratrici. Evita all’operatore il continuo rifornimento della brossuratrice e assicura un’omogenea temperatura della colla.

SI-470 per BQ-470: dispositivo di misurazione del libro

Provvede a misurare lo spessore del libro inviando l’informazione alla brossuratrice. Particolarmente indicato per frequenti cambi di formato.

DV-270: unità di uscita per BQ-270V

Provvede alla raccolta ed impilamento dei libri in uscita dalla brossuratrice per una migliore efficienza del ciclo di lavoro.
