Cucipiega forgraf

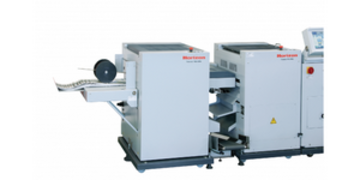

SPF-200A + FC-200A – Horizon

Sistema totalmente automatico di cucipiega con rifilo frontale

Tutte le regolazioni necessarie vengono impostate ed eseguite automaticamente attraverso il pannello di controllo a colori touch screen di grande formato (10,4”). Anche la regolazione delle teste di cucitura, dei rulli di piega e delle guide di allineamento vengono eseguite automaticamente.

La produzione massima è pari a 4.500 fascicoli/ora nel formato A5. La possibilità di espellere eventuali fascicoli difettosi consente una produzione continua senza fermate. L’espulsione avviene attraverso una piano di raccolta posizionato alla fine del processo di produzione, così solo i fascicoli corretti sono inviati alla tavola di uscita. Il sistema è fornito di serie con modulo inserimento manuale fogli (IFU-200) che permette di inserire tramite un’apposita sede eventuali fogli aggiuntivi (l’introduzione è sincronizzata automaticamente con la fascicolazione) e con uscita lunga di raccolta fascicoli (LC-200).

Si possono eseguire diverse lavorazioni quali: cucitura/piegatura, cucitura laterale, semplice piegatura. Il controllo lavorazione consente anche l’avvio e l’arresto del fascicolatore. La velocità operativa è regolabile in modo continuo. Sono disponibili, inoltre, dispositivi opzionali per realizzare un sistema integrato in funzione delle specifiche necessità del cliente.

Il sistema è equipaggiato con sensori di presenza e inceppamento del filo di cucitura e sensori di pareggiatura per ottimizzare l’efficienza e la produttività. Sono disponibili accessori opzionali per rilevamento del punto mancante e dello spessore del fascicolo per ottenere un maggiore controllo qualitativo.

Il cucipiega SPF-200A + FC-200A può essere fornito con il sistema Horizon “i2i” per il controllo del flusso di lavoro, compatibile con il protocollo JDF.



SPF-200L + FC-200L – Horizon

Sistema automatico di cucipiega con rifilo frontale

Tutte le regolazioni necessarie vengono impostate ed eseguite automaticamente attraverso il pannello di controllo a colori touch screen di grande formato (10,4″). Anche la regolazione delle teste di cucitura, dei rulli di piega e delle guide di allineamento vengono eseguite automaticamente.

La produzione massima è pari a 4.500 fascicoli/ora nel formato A5. La possibilità di espellere eventuali fascicoli difettosi consente una produzione continua senza fermate. L’espulsione avviene attraverso una piano di raccolta posizionato alla fine del processo di produzione, così solo i fascicoli corretti sono inviati alla tavola di uscita. Il sistema è fornito di serie con modulo inserimento manuale fogli (IFU-200) che permette di inserire tramite un’apposita sede eventuali fogli aggiuntivi (l’introduzione è sincronizzata automaticamente con la fascicolazione) e con uscita lunga di raccolta fascicoli (LC-200).

Si possono eseguire le diverse lavorazioni quali: cucitura/piegatura, cucitura laterale, semplice piegatura. Il controllo lavorazione consente anche l’avvio e l’arresto del fascicolatore. La velocità operativa è regolabile in modo continuo. Sono disponibili dispositivi opzionali  per realizzare un sistema integrato in funzione delle specifiche necessità del cliente.

Il sistema è equipaggiato con sensori di presenza e inceppamento del filo di cucitura e sensori di pareggiatura per ottimizzare l’efficienza e la produttività. Sono disponibili inoltre degli accessori opzionali per rilevamento del punto mancante e dello spessore del fascicolo per ottenere un maggiore controllo qualitativo.

Il cucipiega SPF-200L/FC-200L può essere fornito con il sistema Horizon “i2i” per il controllo del flusso di lavoro, compatibile con il protocollo JDF.



SPF-P9 + FC-P9 + VAC 1000 – Horizon

Cucipiega e rifilo frontale

L’SPF-P9 + FC-P9 è un cucipiega in linea con un sistema di impostazione e cambio formato estremamente semplice. Tramite la pressione di un pulsante è possibile selezionare differenti soluzioni di finitura.

Il cucipiega può essere collegato con i fascicolatori VAC-1000 e VAC-600.



TBC-200L – Horizon

Taglierina testa e piede per linee di punto metallico

Il TBC-200L può essere connesso con le linee di punto metallico Horizon modello SPF-200A/L, SPF-20/20A.

Tutte le regolazioni posso essere eseguite mediante il touch screen posto sul SPF200. Un touch screen dedicato è necessario quando si connette la macchina con i cucipiega SPF-20/20A (opz. PNL-200L)

I rifili vengono convogliati in un contenitore mediante un apposito nastro trasportatore.



Foldnak Compact/Compact L (formato A4 ad album) – Hohner

Sistema cucipiega con rifilo frontale integrato e squadratore del dorso

Il Foldnak Compact è un sistema estremamente compatto, dotato di ruote per un facile spostamento, completo di tappeto in uscita lungo per raccolta a squame.

Grazie al nuovo display semplice e intuitivo è possibile effettuare rapidi cambi di formato sia per stampati digitali che offset.

Il cucipiega viene fornito con 2 teste di cucitura per punti standard o omega, predisposto per montare ulteriori 2 teste (fornitura opzionale) e con pareggiatore laterale e frontale (standard).

È possibile implementare le funzioni, aggiungendo:

- alimentatore ad alta velocità per stampati in digitale;

- squadratore del dorso;

- kit A4 per album.



Foldnak 8 – Hohner

Cucipiega

È dotato di ruote per un facile spostamento, viene fornito con 2 teste di cucitura per punti standard o omega, predisposto per montare ulteriori 2 teste (fornitura opzionale) che possono rimanere montate anche se non utilizzate.

Estremamente versatile, permette cambi formato rapidi e precisi con semplici e poche regolazioni.

Il sistema brevettato Foldnak garantisce precisione di posizionamento dei punti con resa finale ordinata e precisa.



QC-S300 + SPF-9A e FC-9A – Horizon

Sistema di fascicolazione con cucipiega

Sistema integrato composto da due moduli fascicolatori + gruppo di cucitura/piegatura + gruppo di finitura con taglierina a rifilo frontale.

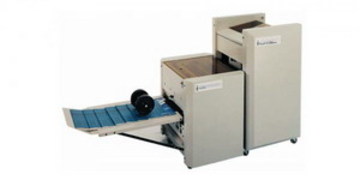

KAS 2000, KAS 3000, KAS 5000 HCS – Kasfold

Cucipiega e rifilo frontale

I cucipiega KASFOLD eseguono contemporaneamente la cucitura sulla linea di piega del fascicolo e la piegatura senza la necessità di personale particolarmente specializzato.

Chiunque può ottenere con la massima semplicità fino a 1.700 fascicoli/ora di qualità professionale. Possono cucire fino a 25 fogli di carta normale più la copertina per un totale quindi di 104 pagine. I formati finiti variano dal formato A6 al formato A4.

Di realizzazione compatta, permettono un risparmio di spazio e non richiedono supporti grazie alla propria struttura su basamento; la sua solidità costruttiva garantisce inoltre massima affidabilità, precisione e durata.

Sono disponibili 3 modelli con diverse combinazioni per soddisfare ogni esigenza di produzione.

Grazie a una particolare interfaccia è possibile metterli in linea con qualsiasi fascicolatore. Il sistema può inoltre essere completato con un’unità di rifilo frontale.

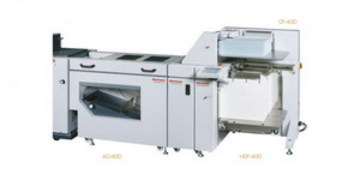

HOF-400 (formato 35 x 50, formato A4 ad album) – Horizon

Alimentatore fuori linea ad alta velocità con metticopertina

L’unità HOF-400 può essere messe in linea con CR-400, un modulo opzionale in grado di rifilare testa e piede di ogni singolo foglio ed effettuare una cordonatura a battuta per la piega, ideale per piegatura di libretti con grammature importanti.

Il sistema è modulare e si compone del modulo base HOF-400, a cui possono essere aggiunte, anche successivamente, l’unità di accumulo AC-400, l’unità metticopertina ad aspirazione CF-400 e l’unità di cordonatura e rifilo CR-400.

Può alimentare sia i cucipiega SPF-200L/200A e SPF-20/20A che la linea accavallatrice Stichliner 5500.



IM-30 – Horizon

Unità di complemento per SPF-200A

Sistema per inserimento fogli singoli o piegati (fino a 3 inserimenti) in linea o fuori linea

Collegamento con sistemi Horizon di accavallatura o cucipiega. Semplice utilizzo grazie a un intuitivo pannello touch screen che comanda e controlla la qualità del sistema incrementando l’efficienza produttiva con la minima possibilità d’errore. I controlli includono sensori per errore alimentazione fogli, errore separazione, inceppamento fascicolo. L’IM-30 sincronizza il tempo di inserzione automaticamente con il sistema di produzione.

Aumenta la produttività con un ciclo di finitura completo ad alta velocità (con StitchLiner 5500 e 6000: 4.000 fascicoli/ora). Aumentano le soluzioni produttive con un’ampia gamma di possibilità di inserimenti: possono essere inseriti fino a tre fogli nel mezzo, o al di sotto della copertina del fascicolo. Il sistema effettua il ciclo ogni volta che il fascicolo è inserito nell’alimentatore. L’operatore può controllare la velocità di inserimento e la produzione.

Il sistema di aspirazione con tamburo rotante consente l’alimentazione di un‘ampia gamma di inserti mobili, inclusi fogli singoli, fogli forati, cartoline e pieghevoli. È possibile realizzare fascicoli senza inserti, senza per questo dovere rimuovere l’unità IM-30.



HP-200A – Horizon

Unità di foratura per SPF-200A

Unità opzionale che viene inserita tra SPF-200A e FC-200A. Effettua una foratura (2 o 4 fori) per fascicoli che devono essere inseriti in raccoglitori ad anelli. Il ciclo può prevedere: la pressione+foratura, la sola pressione, o la totale esclusione del ciclo.
